[EP3] Entrée d'air en façade ?

Messagepar Mad Max » 26 Mai 2013, 13:02

Salut !

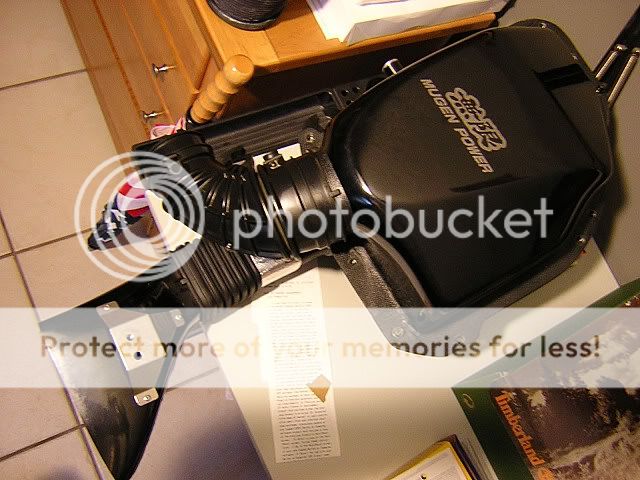

Dans le cadre de ma modif de boîte à air OEM, je voudrais mettre une prise d'air derrière la calandre pour créer une admission dynamique à la place de celle d'origine qui prend l'air chaud sur le côté, un peu comme sur la boîte à air Mugen.

Je suis tentée par celle de FC Design, mais le prix me fait hésiter car elle n'est pas donnée et l'avantage de ma modif à la base c'est de ne pas coûter cher...

Et je suis tombé sur la prise d'air du Stream 2.0l (mêmes moteur et boîte à air que la CTR) qui vient chercher l'air derrière la calandre. Mais j'ai peur que le conduit soit trop petit et coudé, donc très restrictif...qu'en pensez-vous ?

Voilà l'EP3 d'origine pour comparer.

Merci d'avance pour vos avis. :)
Avatar de l’utilisateur
Mad Max
champion
champion

Messages: 748
Inscription: 29 Nov 2009, 18:03
Localisation: On dirait le Sud...
Véhicule principal: Civic Type R 30th Anniversary '03
Véhicule secondaire: Jazz Si '13

Re: [EP3] Entrée d'air en façade ?

Messagepar jeefstream » 28 Mai 2013, 07:42

bonjour
je suis possesseur d'un stream ,effectivement les boite a air sont commune entre ep3 dc5 et stream
jai vu des boite oem modifier ,avec l'interieur decloisonner ,photo dans clubrsx.com
moi j'ai pas encore fait la modif car pas encore trouver de ligne inox et sur stream c'est pas gagner :(
si ça a pu t'aider a plus jeef
Avatar de l’utilisateur
jeefstream
membre
membre

Messages: 34
Inscription: 10 Mai 2011, 14:07
Localisation: alsace
Véhicule principal: stream 2 ivtec

Re: [EP3] Entrée d'air en façade ?

Messagepar Mad Max » 28 Mai 2013, 12:43

Salut :)
Oui, je fais justement la modif dont tu parles, testée et approuvée par Hondata. J'y rajoute une arrivée d'air frais sur le côté qui va derrière/sous le phare, et donc aussi une entrée d'air derrière la calandre façon Mugen mais je ne sais pas quoi choisir pour celle-ci. Tu n'aurais pas une photo de l'écope de ton Stream par hasard, pour mieux visualiser la taille du conduit ?

Pas besoin d'attendre d'avoir une ligne pour modifier ta boîte, d'après les retours que j'ai lu sur des forums ça t'apporte déjà un petit gain de couple assez sympa même en gardant tout le reste d'origine, et c'est assez simple à faire. Il faut juste avoir de quoi bien couper car c'est pas du plastique de m*rde !
Personnellement j'ai aussi découpé toutes les arrêtes pour avoir des parois bien lisses. Mais attention à vite remonter quand tu coupes la paroi centrale après le conduit d'entrée car la séparation des chambres remonte aussi et tu risques de percer :!:
Et comme je veux pouvoir tout remettre stock facilement, plutôt que de modifier ma boîte j'en ai acheté une d'occase que je modifie, on en trouve régulièrement si ça t'intéresse, parfois même autour de 60€ seulement ;)

Pas mal le Stream de ta photo ^^
